Transformadores – Diseño

[Eduardo Theron Pavan]

Hola Fredy.
Me alegra de que uses este medio para hacer las consultas que necesites.

Las sobrecargas en los transformadores las podemos clasificar, por su duración, en cortas y largas.

Las sobrecargas de gran intensidad sólo se pueden aceptar durante muy cortos períodos de tiempo,
y por ello son llamadas en la norma “Sobrecargas de corta duración”.

Una sobrecarga de corta
duración produce condiciones anormales de funcionamiento que suponen un aumento del
peligro de fallo del transformador. Este tipo de acontecimiento tiene mayor riesgo que una carga de
larga duración puesto que origina un nivel del punto caliente en los conductores o de la temperatura del aceite que puede dar lugar a una eventual disminución de la resistencia dieléctrica,
por lo que la sobrecarga debe ser reducida rápidamente o desconectando el transformador. No
obstante, en ocasiones es preferible esta situación durante un tiempo breve a la pérdida de
suministro que se podría producir si no se sobrecargara el transformador.

Hay que evitar que esto suceda, ya que acorta la vida útil de un Transformador. También tienen que ver otras condiciones como la temperatura ambiente, la altitud (si está instalado a cotas de mas de 1.000 m.s.n.m. hay que aplicar Factores de Derrateo), la forma de refrigeración del transformador y el régiman de carga del mismo. Por ejemplo: el Sistema de Catenaria que alimenta a los trenes permite una gran sobrecarga sólamente durante el arranque del tren.

Las protecciones deben ajustarse para permitir estos casos temporales de tal forma de que no sobrepasen la “Curva de Daño” del Transformador ni que pongan en riesgo la pérdida del servicio en estas condiciones.

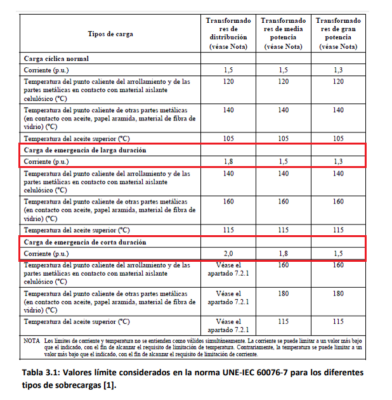

La siguiente Tabla te puede dar una buena idea:

• Esta respuesta fue modificada 6 meses, 1 semana atrás por  Eduardo Theron Pavan.

[Fredy Enrique Cornejo Palao]

Gracias por tu pronta respuesta Eduardo

consulta, para dimensionar un transformador a partir de la demanda maxima de energia, cual seria el porcentaje de contingencia? esta normado? Generalmente por buenas practicas lo consideramos 30%

[Eduardo Theron Pavan]

Es buena práctica no cargar al transformador con mas del 80% de su Capacidad Nominal; eso representa dejarle un 25% por encima de la Demanda máxima.

Debes tomar en cuenta la Carga futura que se estime conectar en un tiempo razonablemente largo. Así no incurres en el gasto de tener que cambiar el transformador y los cables de acometida que van desde el transformador al Tablero Principal. Para dimensionar esta acometida debes hacerla con el 100% de la Capacidad del Transformador aunque la Carga Conectada esté por debajo.

Tenemos un GRUPO que tiene este mismo nombre. Escribe estas consultas por alli para que los otros colegas del grupo puedan opinar también (les llega por Email el motivo de la consulta para que se animen a responder) y así vemos el caso desde muchos puntos de vista. Esa es la razón los Grupos por temas. Regístrate en los grupos cuyos temas te agraden.

[Fredy Enrique Cornejo Palao]

Muchas gracias, Eduardo, por su pronta respuesta
